Maschinenpark

Nachfolgend sind alle unsere Maschinen mit den wichtigsten Kennzahlen aufgelistet. Wenn weitere Fragen aufkommen sollten geben wir Ihnen gerne auch telefonisch Auskunft über unseren umfangreichen Maschinenpark.

Yamazaki Mazak HC Nexus 5000

CNC-gesteuertes horizontales 4-Achsen Bearbeitungszentrum mit Werkzeugwechsel und Palettenwechsel
CNC-gesteuertes horizontales 4-Achsen Bearbeitungszentrum mit Werkzeugwechsel und Palettenwechsel
Technische Daten
Steuerung Mazatrol Smooth G
Verfahrweg 730x730x800 mm
max. Werkstückdurchmesser Ø800 mm
max. Werkstückhöhe 1000 mm
Anzahl Paletten 2
Palettengrösse 500×500 mm
max. Gewicht Beladung 700 kg
Drehzahl Spindel 14 000 rpm
Leistung Spindel 25 kW
Eilgang 60 m/min
Anzahl Werkzeuge im Magazin 160
max. Werkzeuglänge 510 mm
Zeit Werkzeugwechsel 2.6 s
Baujahr 2019

Yamazaki Mazak HC Nexus 5000

CNC-gesteuertes horizontales 4-Achsen Bearbeitungszentrum mit Werkzeugwechsel und Palettenwechsel
CNC-gesteuertes horizontales 4-Achsen Bearbeitungszentrum mit Werkzeugwechsel und Palettenwechsel
Technische Daten
Steuerung Mazatrol Smooth G
Verfahrweg 730x730x800 mm
max. Werkstückdurchmesser Ø800 mm
max. Werkstückhöhe 1000 mm
Anzahl Paletten 2
Palettengrösse 500×500 mm
max. Gewicht Beladung 700 kg
Drehzahl Spindel 14 000 rpm
Leistung Spindel 25 kW
Eilgang 60 m/min
Anzahl Werkzeuge im Magazin 160
max. Werkzeuglänge 510 mm
Zeit Werkzeugwechsel 2.6 s
Baujahr 2016

Yamazaki Mazak VTC-300 II

CNC-gesteuertes vertikales 3-Achsen Bearbeitungszentrum mit Werkzeugwechsel
CNC-gesteuertes vertikales 3-Achsen Bearbeitungszentrum mit Werkzeugwechsel
Technische Daten
Steuerung Mazatrol PC Fusion CNC 640 M
Verfahrweg 1740x760x660 mm
Pendelbetrieb möglich durch Trennwand
Aufspannfläche 2000×760 mm
max. Gewicht Beladung 1400 kg
Drehzahl Spindel 12 000 rpm
Leistung Spindel 18.5 kW
Eilgang 36 m/min
Anzahl Werkzeuge im Magazin 48
max. Werkzeuglänge 350 mm
Zeit Werkzeugwechsel 4.7 s

Yamazaki Mazak VTC-200 C

CNC-gesteuertes vertikales 3-Achsen Bearbeitungszentrum mit Werkzeugwechsel
CNC-gesteuertes vertikales 3-Achsen Bearbeitungszentrum mit Werkzeugwechsel
Technische Daten
Steuerung Mazatrol PC Fusion CNC 640 M
Verfahrweg 1660x510x510 mm
Pendelbetrieb möglich durch Trennwand
Aufspannfläche 2000×510 mm
max. Gewicht Beladung 1000 kg
Drehzahl Spindel 10 000 rpm
Leistung Spindel 15 kW
Eilgang 30 m/min
Anzahl Werkzeuge im Magazin 30
max. Werkzeuglänge 350 mm
Zeit Werkzeugwechsel 4.7 s

Yamazaki Mazak Intergex 400 IV U1500

CNC-gesteuertes 5-Achsen Dreh- und Fräszentrum mit Werkzeugwechsel
CNC-gesteuertes 5-Achsen Dreh- und Fräszentrum mit Werkzeugwechsel
Technische Daten
Steuerung Mazatrol Matrix
max. Drehdurchmesser Ø760 mm
max. Drehlänge 1520 mm
Verfahrweg Y-Achse ± 115 mm
Verfahrweg B-Achse -30° bis +195°
Stangendurchlass Ø102 mm
Futterdurchmesser Ø304 mm
Drehzahl Hauptspindel 3000 rpm
Leistung Hauptspindel 30 kW
Drehzahl Frässpindel 12000 rpm
Leistung Frässpindel 18.5 kW
Eilgang 38 m/min
Anzahl Werkzeuge im Magazin 40
max. Werkzeuglänge 400 mm
Zeit Werkzeugwechsel 1.3 s

Yamazaki Mazak Intergex 200 IV U1000

CNC-gesteuertes 5-Achsen Dreh- und Fräszentrum mit Werkzeugwechsel
CNC-gesteuertes 5-Achsen Dreh- und Fräszentrum mit Werkzeugwechsel
Technische Daten
Steuerung Mazatrol Matrix
max. Drehdurchmesser Ø660 mm
max. Drehlänge 995 mm
Verfahrweg Y-Achse ± 80 mm
Verfahrweg B-Achse -30° bis +195°
Stangendurchlass Ø65 mm
Futterdurchmesser Ø210 mm
Drehzahl Hauptspindel 5000 rpm
Leistung Hauptspindel 20 kW
Drehzahl angetriebene Werkzeuge 12000 rpm
Leistung angetriebene Werkzeuge 18.5 kW
Eilgang 38 m/min
Anzahl Werkzeuge im Magazin 40
max. Werkzeuglänge 300 mm
Zeit Werkzeugwechsel 1.3 s

Yamazaki Mazak Quick Turn Nexus 200 II MY

CNC-gesteuertes 4-Achsen Dreh- und Fräszentrum mit Werkzeugrevolver
CNC-gesteuertes 3-Achsen Drehzentrum mit Werkzeugrevolver
Technische Daten
Steuerung Mazatrol Matrix Nexus
max. Drehdurchmesser Ø380 mm
max. Drehlänge 538 mm
Verfahrweg Y-Achse ± 50 mm
Stangendurchlass Ø65 mm
Futterdurchmesser Ø210 mm
Drehzahl Hauptspindel 5000 rpm
Leistung Hauptspindel 26 kW
Drehzahl angetriebene Werkzeuge 4500 rpm
Leistung angetriebene Werkzeuge 5.5 kW
Eilgang 30 m/min
Anzahl Werkzeuge am Revolver 16
Zeit Werkzeugwechsel (1 Schritt) 0.2 s

Yamazaki Mazak Quick Turn Nexus 250 M U1000

CNC-gesteuertes 3-Achsen Drehzentrum mit Werkzeugrevolver
CNC-gesteuertes 3-Achsen Drehzentrum mit Werkzeugrevolver
Technische Daten
Steuerung Mazatrol PC Fusionm CNC 640 T Nexus
max. Drehdurchmesser Ø610 mm
max. Drehlänge 982 mm
Stangendurchlass Ø77 mm
Futterdurchmesser Ø254 mm
Drehzahl Hauptspindel 4000 rpm
Leistung Hauptspindel 26 kW
Drehzahl angetriebene Werkzeuge 4500 rpm
Leistung angetriebene Werkzeuge 3.7 kW
Eilgang 30 m/min
Anzahl Werkzeuge am Revolver 12
Zeit Werkzeugwechsel (1 Schritt) 0.2 s

Heyligenstaedt Heynumat 15UK/1500

CNC-gesteuertes 3-Achsen Drehzentrum mit Werkzeugrevolver
Technische Daten
Fassungsvermögen 60 Liter

Frömag CNCE32-425-PPC

CNC-gesteuerte Nutenziehmaschine
CNC-gesteuerte Nutenziehmaschine
Technische Daten
Arbeitsbereich
Bohrungsdurchmesser *
Ø10 – 130 mm
Arbeitsbereich Bohrungs- und Werkstücklänge bis 425 mm
Nutenbreite * 3 – 32 mm
Zugkraft 10 kN
Baujahr 2020

* Durchmesser und Nutenbreiten gem. Norm, Sondermasse auf Anfrage

Sunnen SV-200

CNC-gesteuerte vertikale Honmaschine
CNC Maschine Sunnen SV-200 Bühlmann Maschinenbau
Technische Daten
max. Bohrungsdurchmesser Ø320 mm
Arbeitsbereich Bohrungs- und Werkstücklänge bis 762 mm
max. Werkstück-Aussendurchmesser Ø500 mm

Sunnen ML-2000

CNC-gesteuerte horizontale Honmaschine
CNC Maschine Sunnen ML-2000 Bühlmann Maschinenbau
Technische Daten
max. Bohrungsdurchmesser (Auto./Man.) Ø100 mm / Ø160 mm
Arbeitsbereich Bohrungs- und Werkstücklänge bis 170 mm
max. Werkstück-Aussendurchmesser Ø200 mm

ELB Smart-Line BD 10

CNC-gesteuerte Plan- und Profilschleifmaschine
CNC-gesteuerte Plan- und Profilschleifmaschine
Technische Daten
Arbeitsbereich 1000 x 600 x 400 mm
Tischbelastung max. 1000 kg
Schleifscheibendurchmesser Ø400 mm
Schleifscheibenbreite 100 mm

Rösler R 220 Euro und Rösler RT 150 Euro

Rundvibrator mit nachfolgendem Rundtrockner
Technische Daten
Fassungsvermögen 220 Liter

MultiFinish MF60

Tellerfliehkraftmaschine
Technische Daten
Fassungsvermögen 60 Liter

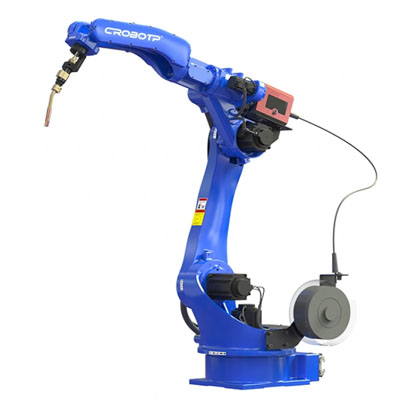

OH-au2mate CRP RH20-10-W

Schweissroboteranlage
Technische Daten
Tragkraft Roboterarm 10 kg
Reichweite Roboterarm 1920 mm
Roboterpositionerer 2-Achsen Typ WB2S 500
Tragkraft Positionierer 500 kg
Abmessung Planscheibe des Positionierers 800×600 mm
Schweissgerät Typ Fronius TPS 500i
Baujahr Anlage 2021

Schweissanlagen und -einrichtungen

MAG-Schweissen 2 Stk. Fronius TPSI 5000
WIG-Schweissen 1 Stk. Magic Wave 5000
Lochschweisstisch 2 Stk. 2400×1200 mm mit hydraulischem Hub
Drehautomat 1 Stk. Drehfutter mit Fusspedal

Thoman RB3L

CNC-gesteuerte Profilbiegemaschine mit Gegendruckzylinder
Technische Daten
Werkstückdimensionen (rund / vierkant) ½“ – 2″ / 60x60x4 mm
Baujahr 2019

Stierli 300 I-E/CE

Horizontale Biegemaschine

Gasparini CO4008

Blechschere
Technische Daten
max. Schnittlänge 4000 mm
max. Blechdicke 8 mm

Gasparini PSG200

CNC-gesteuerte Abkantpresse
Technische Daten
max. Kantenlänge 4000 mm
max. Blechdicke 6 mm
Presskraft 2000 kN

FIM Versa 258 AS

Ausklinkmaschine

Peddinghaus Hydraulic 800

Lochstanzpresse

Kaltenbach KKS 400 NA

Kreissägeautomat
Technische Daten
max. Rohmaterialdurchmesser (rund/flach) Ø120 mm / 200×30 mm

Kasto HBA 420 AU

CNC-gesteuerte Bandsäge
CNC-gesteuerte Bandsäge
Technische Daten
max. Rohmaterialdurchmesser (rund/flach) Ø420 mm / 420×420 mm

Faro Platinum

3D-Messarm
3D-Messarm Faro Platinum
Technische Daten
Messvolumen 1.8 m und 6 Achsen
Einzelpunktgenauigkeit ± 0.01 mm

Fehr Multi Tower MTL 200663

Hochregallager
Hochregallager Fehr Multi Tower MTL 200663
Technische Daten
Anzahl Kassetten 94
Nutzgrösse Kassette 6300x600x255 mm
Nutzlast Kassette 2000 kg
max. Kapazität 188 t
Höhe Lagerturm 13.8 m
